一、产品介绍

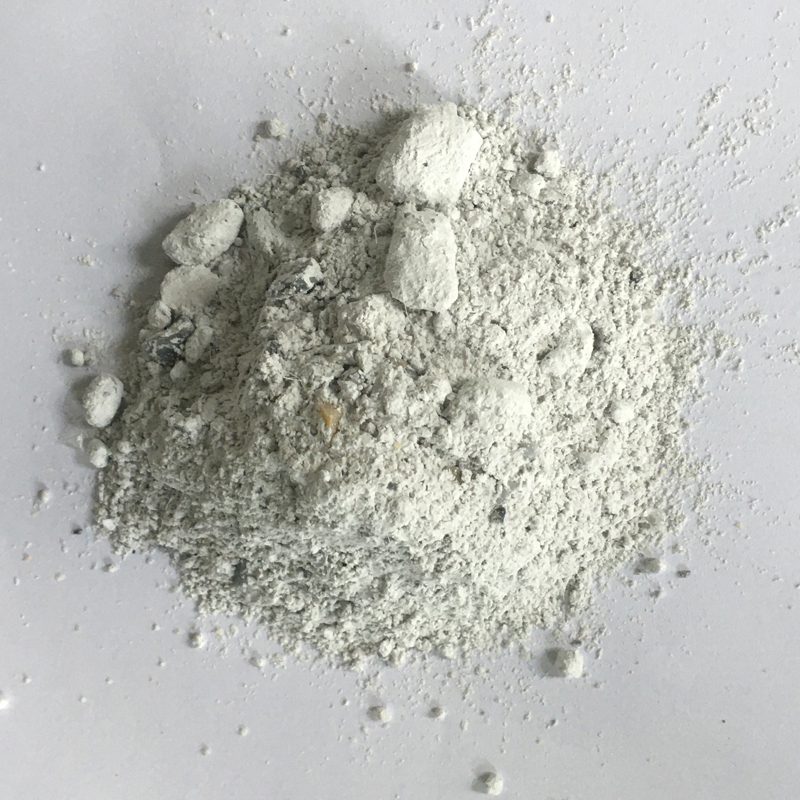

本品属于矾土质高铝浇注料,具有良好的施工性能和耐热震性。用途广泛,可用于中频电炉炉嘴、中间包、窑炉内衬、中小型铁水包衬的整体浇注等等.
二、技术数据(化学成份不含烧结剂)
化学成份(%) AL2O3+SiO2 :≥82
显气孔率(%) 110℃,24h:≤21
体积密度(g/cm3) 110℃,24h :≥2.70
1450℃,3h:≥2.65
抗折强度(Mpa) 110℃,24h:≥6
1450℃,3h:≥9
耐压强度(Mpa) 110℃,24h:≥35
1450℃,3h:≥60
烧后线变化(%) 1450℃,3h: 0~+1.0
加水量(%): 5.2~5.8
三、施工说明
1.将浇注料放入强制式搅拌机中(先干混1—2分钟,之后加水后再湿混3—5分钟,加水量为6.4%--7%,水应是干净的自来水)。
2.施工时应采用振动设备浇注,振动至表面翻浆为止,不易人为整平,成自然表面即可,以便水份排出。
3.施工时间不超出30分钟。
四、烘烤制度
1.施工完成后,应自然养护24小时。
2.自然养护之后,用热源烘烤,建议升温制度如下:
升温速度 温度
10℃--20℃/h 室温---110℃
保温4 h 110℃
20℃--30℃/h 110℃--450℃
五、包装标准和储存方法
多层防潮纸包装25kg/袋,储存在干燥处防止吸潮。储存期不超过一年,另外根据客户要求可采用吨袋、106cmX106cm托盘及伸缩膜包装。
